Оборудование для мытья котелков ОМ-12

Оборудование для мытья котелков ОМ-12

Оборудование для мытья котелков предназначено для мытья котелков, ложек и кружек личным составом роты или батальона в полевых условиях после приёма пищи.

Функциональные характеристики

• Габаритные размеры рабочего места (в развернутом виде) не более 3500х2000 мм.
• Габаритные размеры в транспортном положении (транспортной тары) не более 1690х550х450 мм.
• Масса не более 128 кг. Расход полного объема (бака) воды в пределах 8-10 мин.
• Время развертывания оборудования из транспортного положения в рабочее не более 15 мин.
• Время свертывания и укладки в транспортную тару не более 15 мин.

Состав изделия

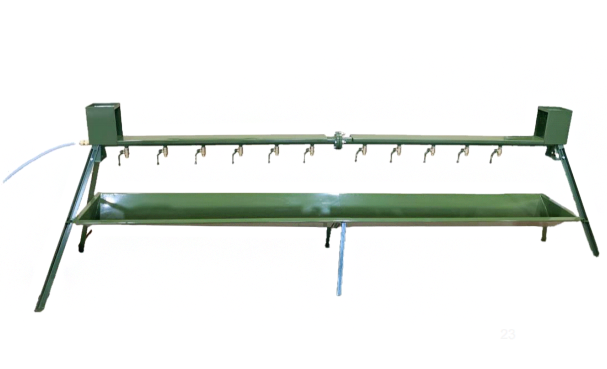

1. Распределитель воды с ванной. С целью уменьшения транспортировочных габаритов распределитель выполнен разборным, что позволяет вдвое уменьшить длину изделия в сложенном виде. Состоит из трубы диаметром 40 мм, стенка толщиной 3,5 мм общей длиной 2950 мм с учетом штуцера покрытой полимерной краской с 12-ю шаровыми кранами. Труба по длине состоит из 2-х частей имеющих резьбовое или фланцевое соединение обеспечивающее герметичность, длина каждой части не превышает 1500 мм.
Ванна общим размером 3100х460х160 мм, изготовленная из черного металла толщиной 1 мм с обрамлением из уголка 25х25х4 мм, покрытая полимерной краской. Ванна по длине состоит из 2-х частей, размер которых по длине в пределах 1600 мм. Конструкция ванны предусматривает наличие быстромонтируемых опор, обеспечивающих наклон для стока воды (15-25 градусов), полку для посуды на которой нанесено резиновое покрытие Высота распределителя воды с ванной в собранном состоянии с опорами и полкой и подставкой для моющих средств составляет 1100-1250 мм. В месте соединения частей ванны предусмотрены дополнительные опоры.
2. Подставка складная под бак для воды: ножки подставки труба диаметром 25 мм толщина стенки 3,2 мм, покрытая полимерной краской, рамка основания уголок 25х25 мм., толщина стенки 4 мм., в рамку устанавливаются швеллер размером 100х20 мм толщиной металла 1 мм. Габаритные размеры в рабочем положении 500х500х1170 мм.

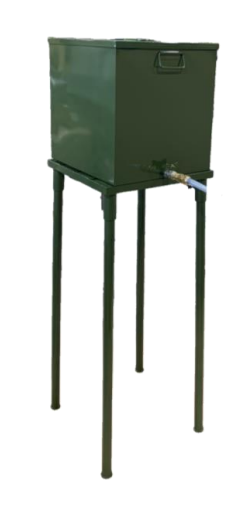

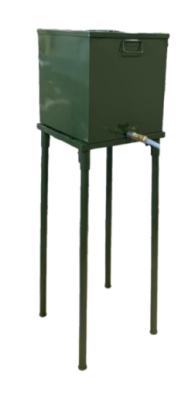

3. Бак с крышкой изготовлен из нержавеющей стали толщиной 0,8 объемом 80 литров, оснащен 2-мя откидными ручками из нержавеющей стали и одной откидной ручкой на крышке бака. Габаритные размеры 450х450х410 мм - 1 штука.
4. Резиновый настил ячеистый размером 1000х500х20 мм - 6 штук.
5. Шланг армированный для горячей воды из ПВХ длина 2000 мм диаметром ½ дюйма, оснащен быстросъемным латунными соединениями (без хомутов) - 1 штука.
6. Шланг армированный ПВХ диаметром 38 мм длинной 3000 мм, оснащен быстросъемным латунными соединением (без хомутов) - 1 штука.
7. Шаровой кран для бака - 1 штука.
8. Ведро на 8 - 10 литров - 1 штука.

Изделие ОМ-12 транспортируется в сложенном виде в специальном деревянном ящике не более 1700х600х520 мм с четырьмя откидными ручками. Ящик по желанию заказчика может быть окрашен в зеленый цвет.

Комплектность ОМ-12

• Труба распределительная в сборе - 1
• Ванна в сборе - 1
• Подставка для бака - 1
• Бак для воды - 1
• Коврики резиновые (настил ячеистый) - 6
• Дополнительные опоры - 2
• Рукав сливной (армированный ПВХ, диаметр 38 мм, длина 3000 мм) - 1
• Подставка для моющих средств - 1
• Полка для посуды - 1
• Кран (шаровой кран для бака ½ дюйма) - 1
• Шланг для подачи воды (ПВХ-2000 мм, армированный диаметром ½ дюйма) - 1
• Ведро (8-10 литров) - 1
• Ящик транспортировочный - 1

  Технические характеристики:

  Наименование показателей	ОМ-12
  Количество обслуживаемых военнослужащих, чел	50-100
  Количество мест для одновременного мытья посуды, шт	12
  Расход полного объема (бака) воды в пределах, мин	8-10
  Габаритные размеры рабочего места (в развернутом виде) мм, не менее и не более (±25)	3300х1800/ 3500х2000
  Габаритные размеры в транспортном положении (транспортной тары), мм	1690х550х450
  Время развертывания оборудования из транспортного положения в рабочее мин	15
  Время свертывания и укладки в транспортную тару, мин	15
  Масса оборудования без теплового блока, кг	128
