Оборудование для мытья котелков с блоком тепловым БТ-80-02 с топливной колонкой КТ-24 и форсункой ФК-01МВ

Оборудование для мытья котелков с блоком тепловым БТ-80-02 с топливной колонкой КТ-24 и форсункой ФК-01МВ

Функциональные характеристики

• Габаритные размеры рабочего места (в развернутом виде) не более 3500х2000 мм.
• Габаритные размеры в транспортном положении (транспортной тары) не более 1700х600х520 мм.
• Масса не более 128 кг без теплового блока БТ-80. Расход полного объема (бака) воды в пределах 8-10 мин.

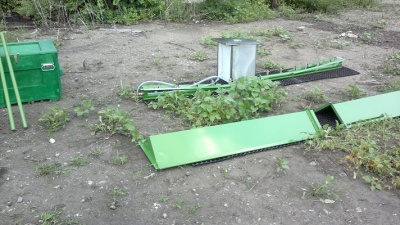

• Время развертывания оборудования из транспортного положения в рабочее не более 13 мин.
• Время свертывания и укладки в транспортную тару не более 12 мин.

Состав изделия

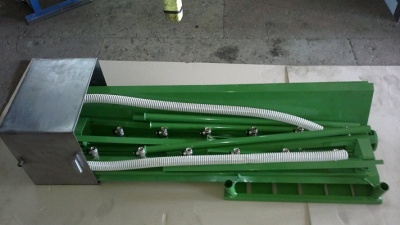

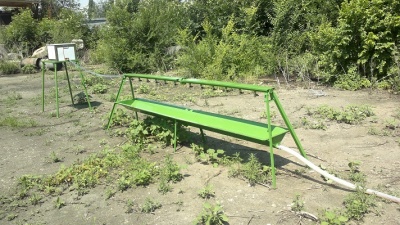

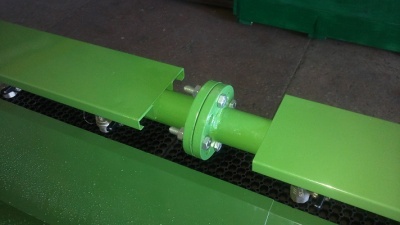

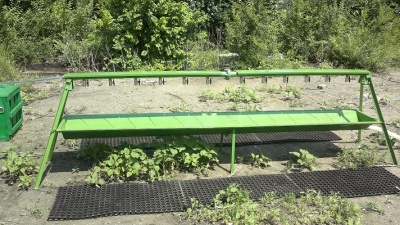

1. Распределитель воды с ванной. С целью уменьшения транспортировочных габаритов распределитель выполнен разборным, что позволяет вдвое уменьшить длину изделия в сложенном виде. Состоит из трубы диаметром 40 мм, стенка толщиной 3,5 мм общей длиной 2950 мм учетом штуцера покрытой полимерной краской с 12-ю шаровыми кранами. Труба по длине состоит из 2-х частей имеющих резьбовое или фланцевое соединение обеспечивающее герметичность, длина каждой части не превышает 1500 мм. Ванна общим размером 3100х460х160 мм, изготовленная из черного металла толщиной 1 мм. с обрамлением из уголка 25х25х4 мм, покрытая полимерной краской. Ванна по длине состоит из 2-х частей, размер которых по длине в пределах 1600 мм. Конструкция ванны предусматривает наличие быстромонтируемых опор, обеспечивающих наклон для стока воды (15-25 градусов), полку для посуды на которой нанесено резиновое покрытие Высота распределителя воды с ванной в собранном состоянии с опорами и полкой и подставкой для моющих средств составляет 1100-1250 мм. В месте соединения частей ванны предусмотрены дополнительные опоры.
2. Подставка складная под бак для воды: ножки подставки труба диаметром 25 мм, толщина стенки 3,2 мм, покрытая полимерной краской, рамка основания уголок 25х25 мм, толщина стенки 4 мм, в рамку устанавливаются швеллер размером 100х20 мм толщиной металла 1 мм. Габаритные размеры в рабочем положении 500х500х1170 мм.
3. Бак с крышкой изготовлен из нержавеющей стали толщиной 0,8 миллиметров объемом 80 литров, оснащен 2-мя откидными ручками из нержавеющей стали и одной откидной ручкой на крышке бака. Габаритные размеры 450х450х410 мм - 1 штука.
4. Резиновый настил ячеистый размером 1000х500х20 мм - 6 штук.
5. Шланг армированный для горячей воды из ПВХ длина 2000 миллиметров диаметром ½ дюйма, оснащен быстросъемным латунными соединениями (без хомутов) - 1 штука.
6. Шланг армированный ПВХ диаметром 38 миллиметров длинной 3000 мм, оснащен быстросъемным латунными соединением (без хомутов) - 1 штука.
7. Шаровой кран для бака - 1 штука.
8. Ведро на 8- 10 литров - 1 штука.
9. Тепловой блок БТ-80 изготовленный по ТУ 7983-640-11568761-04 с нагревом воды до температуры 100 градусов Цельсия.

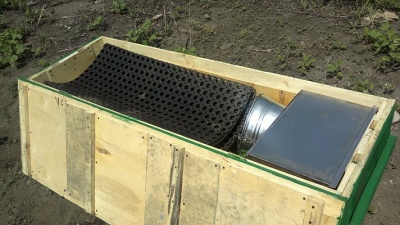

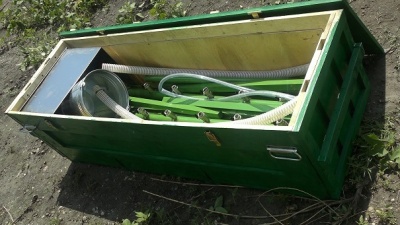

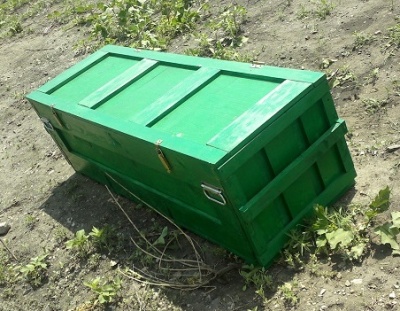

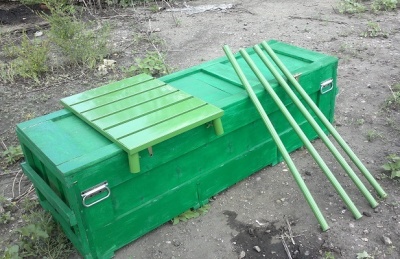

Изделие ОМ-12 транспортируется в сложенном виде в специальном деревянном ящике не более 1700х600х520 мм с четырьмя откидными ручками. Ящик по желанию заказчика может быть окрашен в зеленый цвет. Тепловой блок БТ-80 имеет отдельную тару.
