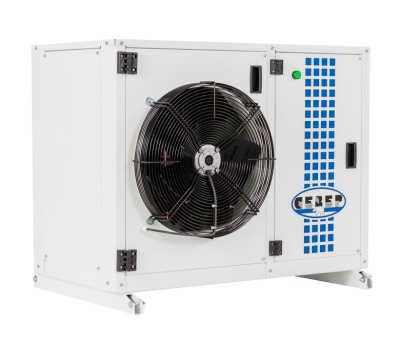

Компрессорно-конденсаторный агрегат Север ACM-ZBD30

Компрессорно-конденсаторный агрегат Север ACM-ZBD30 (4-полюсный вентилятор)

Блок ACM-ZBD30 на базе спирального компрессора «Copeland» применяется для кондиционирования (охлаждения) производственных, технических и офисных помещений, а также для охлаждения и поддержания заданных температур продуктов в торговом оборудовании (витрины, прилавки, холодильные столы) и в холодильных камерах, морозильных складах.

Устройство компрессорно-конденсаторного агрегата ACM-ZBD30

• Конденсатор с воздушным охлаждением. Для охлаждения конденсатора используются осевые вентиляторы.
• Компрессор. Установлен в закрытом корпусе ККБ для защиты от внешних воздействий.
• Силовой щит управления. Установлен внутри блока, в отдельном открывающемся отсеке для удобства доступа и его обслуживания.
• Применяемый хладагент – R404A.

Состав агрегата ACM-ZBD30

ОСНОВНЫЕ КОМПОНЕНТЫ:

• стальной кожух, покрытый полимерной краской, цвет белый (RAL 9016),
• герметичный спиральный компрессор с вентилями "Rotalock" (под заказ - с регулируемой производительностью),
• классический медно-алюминиевый конденсатор,
• осевой 4-полюсный вентилятор (450 мм, 220V),
• реле высокого и низкого давления с автоматическим перезапуском,
• бесступенчатый регулятор скорости вращения вентилятора конденсатора по давлению,
• подогрев картера компрессора,
• индикатор влагосодержания хладагента (смотровое стекло),
• фильтр-осушитель на жидкостной линии,
• ресивер жидкого хладагента с запорными вентилями "Rotalock",
• термостат,
• шумоизоляция кожуха компрессорного блока.

ОСНОВНЫЕ КОМПОНЕНТЫ (Щит управления):

• светодиодная лампа,
• реле контроля напряжения РНПП-311М,
• выключатель автоматический,
• контактор,
• реле задержки пуска компрессора.

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:

• фильтр-очиститель на линии всасывания,
• отделитель жидкости на линии всасывания,
• маслоотделитель,
• малошумный 6-полюсный вентилятор,
• рубильник вводной.

Технические характеристики
